LCY030

Ud

Caixilharia exterior de alumínio "TECHNAL".

71.638,63Kz

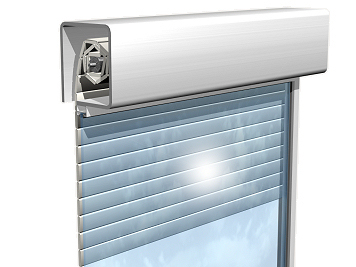

Caixilharia de alumínio, lacado branco, para janela com dobradiças de batente de abertura para o interior "TECHNAL", de 120x120 cm, sistema Saphir FX, "TECHNAL", formada por duas folhas, e com pré-aro. Caixa de estore incorporada (monobloco), persiana de lâminas de PVC, com accionamento manual com fita e recolhedor.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt25pfn040a

m

Pré-aro de perfil de alumínio em bruto de 49,8x49,8 mm de secção "TECHNAL".

4,800

1.454,92

6.983,62

mt25pfn010hlaa

m

Perfil de alumínio lacado branco, para formação de aro de janela, sistema Saphir FX, "TECHNAL", inclusive junta central de estanquidade, com o selo QUALICOAT, que garante a espessura e a qualidade do processo de lacagem.

4,800

2.710,93

13.012,46

mt25pfn015aa

m

Perfil de alumínio lacado branco, para formação de folha de janela, sistema FX, "TECHNAL", inclusive junta de estanquidade e junta exterior do envidraçado, com o selo QUALICOAT, que garante a espessura e a qualidade do processo de lacagem.

6,900

2.942,14

20.300,77

mt25pfn020daa

m

Perfil de alumínio lacado branco, para formação de bite, sistema FX, "TECHNAL", inclusive junta interior do envidraçado e parte proporcional de grampos, com o selo QUALICOAT, que garante a espessura e a qualidade do processo de lacagem.

6,180

646,95

3.998,15

mt25pfn025aaa

m

Perfil de alumínio lacado branco, para formação de inversora, sistema FX, "TECHNAL", inclusive junta de estanquidade, com o selo QUALICOAT, que garante a espessura e a qualidade do processo de lacagem.

1,090

3.015,92

3.287,35

mt15sja100

Ud

Cartucho de pasta de silicone neutro.

0,168

700,68

117,71

mt25pfx200eb

Ud

Kit composto por esquadros, tampas de condensação e saída de água, e ferragens de janela de batente de abertura para o interior de duas folhas.

1,000

4.197,99

4.197,99

mt25pco015aa

m²

Persiana de réguas enroláveis de PVC, accionamento manual através de fita e recolhedor, em caixilharia de alumínio, inclusive caixa de estore incorporada (monoblock). Segundo EN 13659.

1,584

4.617,09

7.313,47

mt25pfn170jaa

m

Guia de persiana de alumínio lacado branco, "TECHNAL", com o selo QUALICOAT, que garante a espessura e a qualidade do processo de lacagem.

2,400

2.068,25

4.963,80

mo018

h

Oficial de 1ª serralheiro.

7,275

528,00

3.841,20

mo059

h

Ajudante de serralheiro.

7,342

302,02

2.217,43

%

Custos directos complementares

2,000

70.233,95

1.404,68

Custo de manutenção decenal: 7.880,25Kz nos primeiros 10 anos.

Total:

71.638,63

Referência e título da norma

Aplicabilidade

(1)

Obrigatoriedade

(2)

Sistema

(3)

EN 13659:2004+A1:2008

1.8.2009

1.8.2010

4

Portadas - Requisitos de desempenho, incluindo segurança

UNIDADE DE OBRA LCY030: CAIXILHARIA EXTERIOR DE ALUMÍNIO "TECHNAL".

CARACTERÍSTICAS TÉCNICAS

Fornecimento e montagem de caixilharia de alumínio, lacado branco, para janela com dobradiças de batente de abertura para o interior "TECHNAL", de 120x120 cm, sistema Saphir FX, "TECHNAL", formada por duas folhas, e com pré-aro. Composta por perfis extrudidos formando aros e folhas. Acessórios, ferragens de pendurar e de abertura homologadas, juntas de envidraçado de EPDM de alta qualidade, parafusos de aço inoxidável, elementos de estanquidade, acessórios e ferramentas homologadas. Caixa de estore incorporada (monobloco), persiana enrolável de lâminas de PVC, com accionamento manual com fita e recolhedor, equipado com todos os seus acessórios. Inclusive p/p de ganchos de fixação, isolamento perimetral de juntas por meio de um cordão de silicone neutro e ajuste final em obra. Elaborada em oficina, com classificação à permeabilidade ao ar classe A3, segundo UNE 85214, classificação à estanquidade à água classe EE, segundo UNE 85206 e classificação à resistência à carga do vento classe VE, segundo UNE 85204. Totalmente montada e testada.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Número de unidades previstas, segundo documentação gráfica de Projecto.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegido frente a golpes e salpicos.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á o número de unidades realmente executadas segundo especificações de Projecto.

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

17 04 02

Alumínio.

0,090

0,060

17 09 04

Mistura de resíduos de construção e demolição não abrangidos em 17 09 01, 17 09 02 e 17 09 03.

0,005

0,003

Resíduos gerados:

0,095

0,063

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,020

0,033

17 02 03

Plástico.

0,133

0,222

Embalagens:

0,153

0,255

Total resíduos:

0,248

0,318
